Vector Graphics

一枚の絵を、線図形や面図形の集合として考えるようなデータ形式を、ベクターデータと言います。Illustratorが扱っているのはこのベクターデータで、幾何学的な形状の自動生成や、図形単位での移動・回転・拡大縮小をはじめとする様々な変換操作が可能です。
　図形単位に、頂点座標・結線・色属性などのデータを持つため、図形の数が多く複雑になるほど情報量は大きくなりますが、ラスター画像とは異なり、全体サイズの拡大や縮小で情報量が変わることはありません。

CADのデータ(DXF)やIllustratorのファイル(AI)、フォントのデータなどもこの形式です。尚、W3C標準のベクターデータはSVGという形式のものです。

図形データの具体例

右図のような図形を SVG形式で書くと、以下のようなコードになります。

<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<svg xmlns="http://www.w3.org/2000/svg" version="1.0"
    width="300" height="300"  viewBox="0 0 480 360" >
<g id="g3">
	<polygon points="115.374,0 173.129,0 80.823,92.298
          276.921,92.298 276.921,138.437 80.823,138.437
          173.129,230.732 115.374,230.732 0,115.379 115.374,0" />
</g>
</svg>

• 参考：Vector Graphics のデータ arrow.svg
  Illustratorのファイル＞開く　で開けます。
  SVGはテキストファイルなので、テキストエディタでも開けます。





ベクターグラフィックスソフトの利用

以下、ツールの活用に関する基本的なキーワードです。

図形の描画

• 塗りと線
  • カラーピッカー
  • グラデーション
  • 線の設定
  • 参考：地図の作り方

• 図形描画
  • 長方形（SHIFT+で正方形、OPTION+で中心から）
  • 楕円形（SHIFT+で真円、OPTION+で中心から）
  • 多角形（辺の数３で正三角形、OPTION+で中心から）
  • ブラシ・ペン

• アレンジ
  • 前面、背面
  • グループ化
  • 変形の繰り返し（繰り返しパターンの生成に便利）



形状編集

• 移動・回転・拡大縮小・シアー

• パスファインダによる形状同士の和・差・積

• パスの編集
  • ダイレクト選択
  • 端点の追加、削除、方向点の変換



図形の整列

• 定規とガイドの利用
  ページレイアウト用のガイドは、ルーラー（定規）から引き出す方法と、
  図形から、表示＞ガイドの作成　で作る方法があります。
  ※ガイドラインは作業用に表示される線で、印刷では出力されません。

• グリッド
  ※環境設定＞ガイド・グリッドでサイズを変えられます。

• スマートガイド、各種スナップ

• 数値による座標指定（ X , Y ）、サイズ指定（ W , H ）

• 整列ツールの利用
  • 上下左右に揃える
  • 等間隔に揃える



テキスト（文字）の配置・流し込み

• ラインテキスト（キャッチ）とエリアテキスト（ボディ）

• エリア内文字
  • テキストエリアのリンク
  • テキストの回りこみ
  • 段落設定（均等配置・最終行左揃え）

• パス上文字

• 文字設定
  • フォントとサイズ
  • カーニング・トラッキング
    →　[OPTION(ALT)] + 左右カーソル

• タブ書式設定

画像の配置

• 画像の配置（リンク配置）
  • 画像はPhotoshop等で、CMYKモード、必要な解像度に調整し、EPS形式で保存。
  • ファイル＞配置から「リンク配置する」

• クリッピング・マスク
  • 画像の上にマスクとなる形状を重ね、まとめて選択した後
    オブジェクト＞クリッピングマスクの適用　で画像は切り抜きされます。

• ライブトレース



ドキュメントの設定

• アートボード
  ※「アートボードのサイズ＝仕上がり(印刷)サイズ」とは限りません。
  ※ベクターツールには解像度の設定はありません。

• プリント分割（ページ分割）
  ※プリント分割（ページ分割）アイコンは、手のひらツールの裏にあります。
  ※内側の点線はインクがのる範囲（選択したプリンタによって異なります）

• トリムマーク

• ドキュメントのカラーモード　CMYKが基本

• 環境設定
  ガイド・グリッド、単位

• プレビューモードとアウトラインモード



ファイルの保存

• スケーラブル・ベクター・グラフィックス（.svg）
• Illustrator形式（ .ai ）
• PDF形式（ .pdf ）

Illustrator のショートカットキー一覧

あらゆるソフトで共通

• command + [ N ] 新規作成
• command + [ O ] 開く
• command + [ S ] 保存
• command + shift + [ S ] 別名保存
• command + [ W ] 閉じる
• command + [ Q ] 終了

• command + [ A ] 全選択
• command + [ X ] カット
• command + [ C ] コピー
• command + [ V ] ペースト

• command + [ Z ] 戻る
• command +shift + [ Z ] やり直し



Illustrator

• [ Z ]　ズーム（虫眼鏡）
• [ V ]　選択ツール
• [ A ]　ダイレクト選択ツール
• [ SPACE ]　手のひら（移動）
• command + [ 0 ] 全体表示
• command + [ D ] 処理の繰り返し
• command + [ G ] グループ化
• command +shift+ [ G ] グループ解除
• command + [ F ] 前面にペースト



• command + [ B ] 背面にペースト
• command + [ E ] 前回使用した効果の適用
• command +shift + [ E ] 前回使用した効果を実行
• command + [ J ] パスの結合
• command +option +「J ] パスの平均化
• command + [ K ] 環境設定
• command + shift +「o ] 文字のアウトライン
• command + [ Y ] モード切り替え
• command + [ 0 ] 全体表示
• command + [ 1 ] 100% 表示
• command + [ 2 ] ロック
• command +option + [ 2 ] ロックの解除
• command + [ 3 ] オブジェクトを隠す
• command +option + [ 3 ] オブジェクトを表示
• command + [ 5 ] オブジェクトのガイドライン化
• command + [ 6 ] 前回選択の適用
• command + [ 7 ] マスク
• command +option + [ 7 ] マスクを解除
• command + [ 8 ] 複合パス
• command +option+ [ 8 ] 複合パス解除
• command + [ 9 ] ガイドラインを隠す
• command +option + [ 9 ] ガイドラインの編集モード切替
• command + [ + ] or [ = ] 表示倍率拡大
• command + [ - ] 表示倍率縮小
• command + shift + [ [ ] オブジェクトを背面へ移動
• command + shift + [ ] ] オブジェクトを前面へ移動





軽くウォーミングアップ

以下の４つの作図をしてみて下さい。
知っていれば簡単。知らないと途方に暮れる。
簡単にできるものもあれば、少し考えなくてはならないものもあります。
テキトーではなく、きちんと正確に…。
簡単な事例でも、いろんな方法を試すことで技術力がアップします。

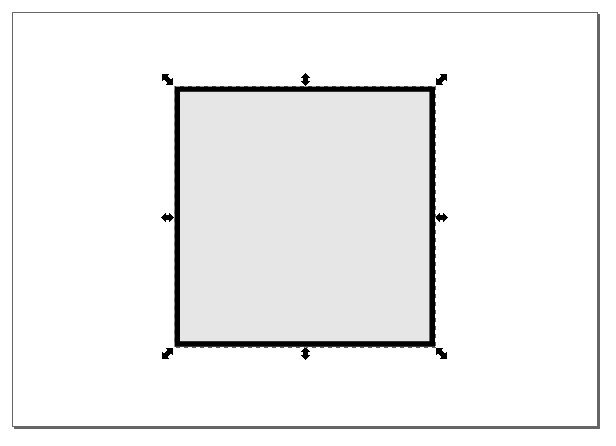

• 任意の大きさの正方形

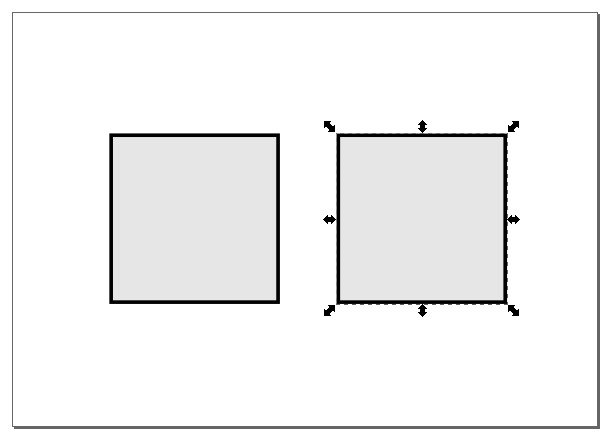

• 与えられた正方形と同じ大きさの正方形（とりあえずコピペ以外の方法で）

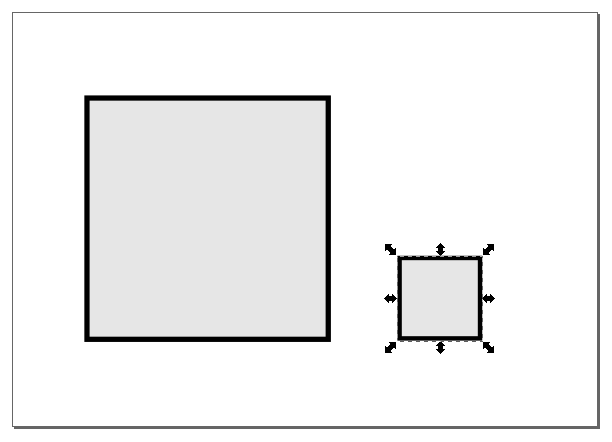

• 与えられた正方形の1/3倍の正方形

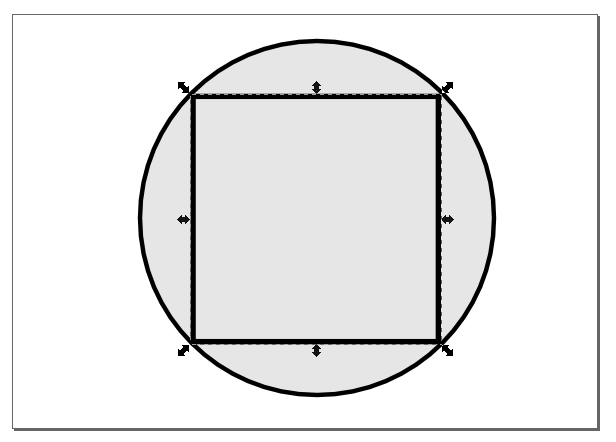

• 与えられた円に内接する正方形
