論理回路
論理回路(logic circuit)とは、論理演算を行う電子回路のことで、0 / 1、true / false を、電圧の高低や、電流の方向、位相差、パルス時間の長短、などで表現するかたちで、一定の論理演算が行えるようにその仕組みを実装したものです。
組み合わせ回路
現在の入力のみで出力が決まる回路で、以下のような基本回路があります。

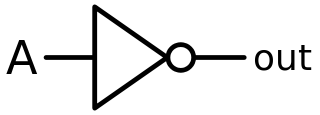

NOT回路
OR回路
Symbol | In1 | In2 | Out |
| 0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 1 |
AND回路
Symbol | In1 | In2 | Out |
| 0 | 0 | 0 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 1 |
XOR ( Exclucive OR ) 回路
Symbol | In1 | In2 | Out |
| 0 | 0 | 0 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
NOR回路
Symbol | In1 | In2 | Out |
| 0 | 0 | 1 |
0 | 1 | 0 |
1 | 0 | 0 |
1 | 1 | 0 |
NAND回路
Symbol | In1 | In2 | Out |
| 0 | 0 | 1 |
0 | 1 | 1 |
1 | 0 | 1 |
1 | 1 | 0 |
回路構成例
半加算器
2進数の加算を行う回路で、1桁目の加算を担当する回路で、XORゲートとANDゲートを使って構成することができます。
Circuit | In1 | In2 | S | C |
| 0 | 0 | 0 | 0 |
0 | 1 | 1 | 0 |
1 | 0 | 1 | 0 |
1 | 1 | 0 | 1 |
- 1桁目の計算(Sum:和)は XORゲートの出力を利用
- 2桁目(Carry:桁上がり)は ANDゲートの出力を利用
順序回路
順序回路は過去の内部状態と今の入力信号とで出力が決まる回路で、ループ回路によって内部に状態を保持します。コンピュータの主記憶装置やキャッシュメモリ、レジスタを構成する基本回路の一つです。
Flip-Flop
フリップフロップは、1ビットの情報を保持する(記憶する)ことができる論理回路で、現在の出力を入力側へフィードバックすることで情報を保持します。
Circuit | S | R | Q |
| 0 | 0 | 保持 |
0 | 1 | 0 |
1 | 0 | 1 |
1 | 1 | 禁止 |
- S(Set)とR(Reset)の2つの入力を持つ SRフリップフロップ回路です。
- S が入ると1に R が入ると0になります。
- 入力がいずれも0の状態がアイドリング状態で、現状を維持します。
- S と R が同時に入った場合の動作は不定なので、一般に禁止されます。
