Add-ons

Blender Ver.3.0

Blenderには Add-ons と呼ばれる様々な「拡張機能」が用意されています。一般的には GitHub 等のインターネット上のリポジトリからダウンロードしてインストールしますが、デフォルトでも多くの Add-ons がインストール済みで、これらは Preference > Add-ons でチェックを入れれば有効になります。

ここでは GitHub に公開されている BlenderGIS という Add-ons を紹介します。

Blender GIS

Blender GIS は、建物や街の3Dデータを Google等が提供する地図・モデルデータを Webから読み込むための Add-ons です。街の景観などを簡単につくることができます。

Add-ons のダウンロードとインストール

• 以下から、アドオンの Zip ファイルをダウンロードして下さい。
  https://github.com/domlysz/BlenderGIS

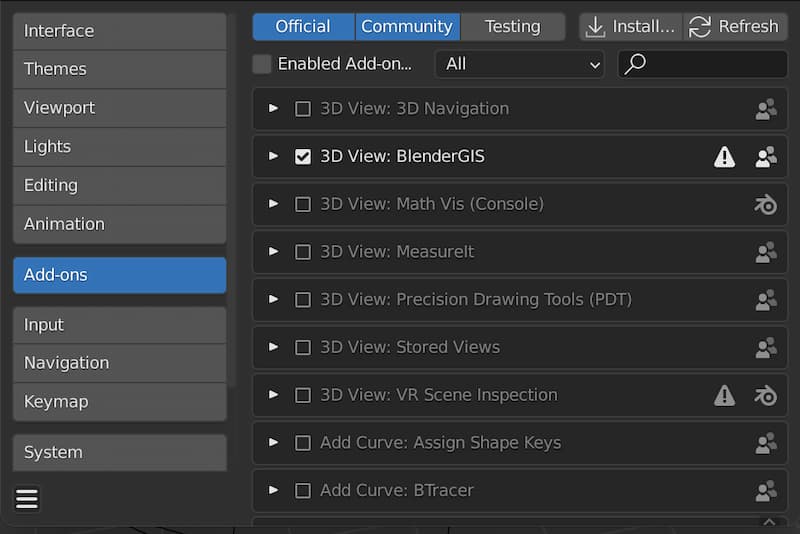

• Add-ons をインストールして下さい。

  TopBar > Edit > Preferences > Add-ons
  DLしたファイルをインストール

• 3D Viewport Editor の Headerメニューに [GIS]の項目が追加されます。

作業をはじめる前に

Blender の初期画面にあるCube とライトは消去しておきましょう。後に読み込まれるデータのサイズが非常に大きいので、これらはゴミレベルの大きさになってしまいます。

地理情報の読み込み

• GISメニューから地理情報を読み込みます。

  3D Viewport Editor > Header
  > GIS > Web GioData > Basemap を選択

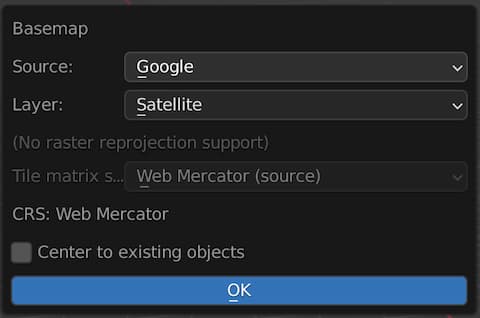

• 情報ソースとレイヤーを選択します。

  Source : Google
  Layer : Satellite

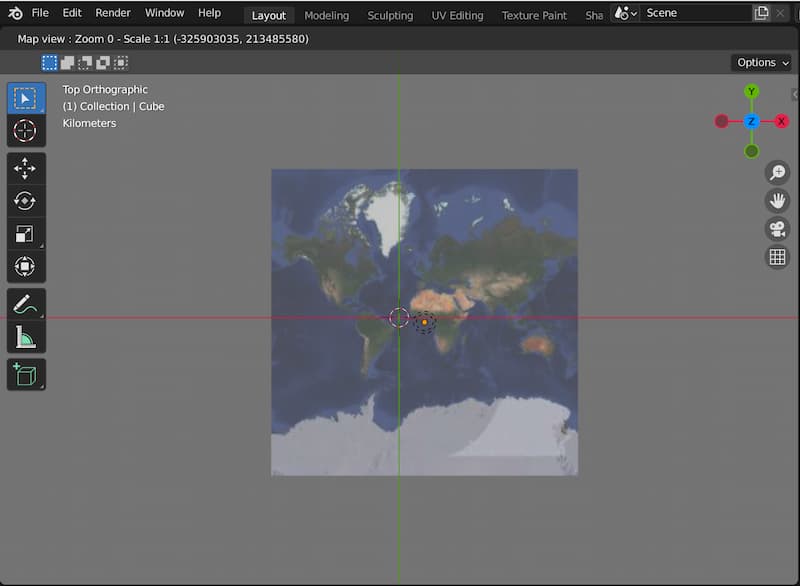

• 右のような状態になり、通常の操作で拡大縮小ができます。ただ、ここから場所を特定するのは大変なので、ダイアログを使って再現したい場所にフォーカスします。 [G] キー を押下して下さい。

  [G] Key

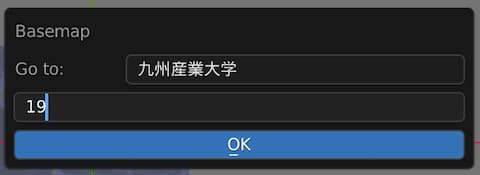

• ダイアログが表示されたら、特定の場所にフォーカスします。
  • 地名を入力（漢字の利用も可能）
  • Zoomレベルは 18 - 20 あたりを設定

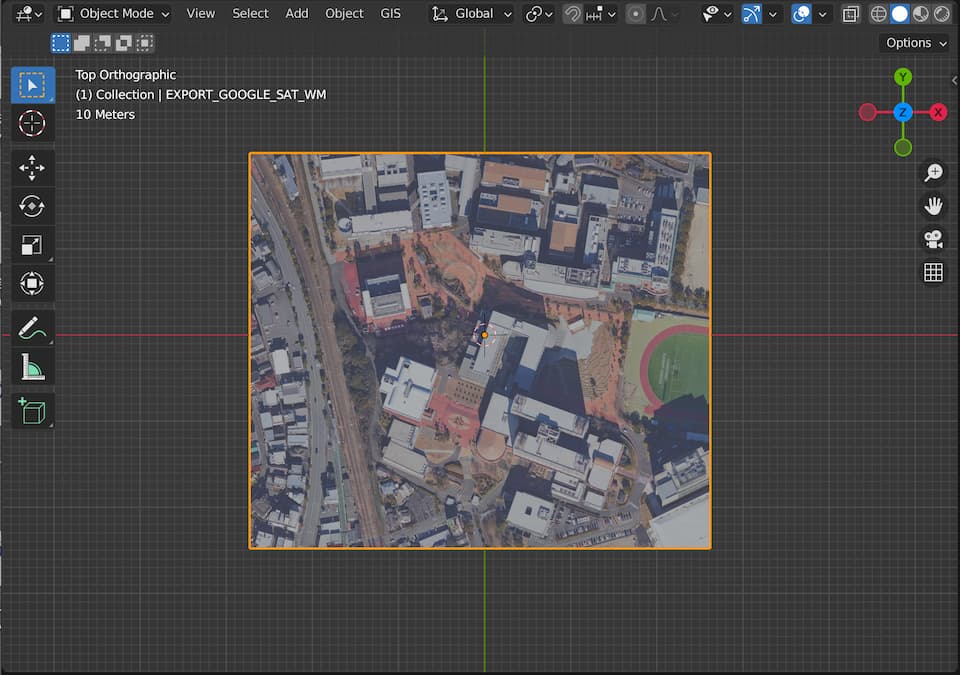

• 3D Viewport にGoogleサテライトの画像が表示されます。描き出したい範囲がViewport全体になるように拡大・縮小して調整します。
• [E] キーを押下すると対象範囲が確定します。

  [E] Key




• 通常の 3D Viewport に戻って、Header部分にメニューが戻ってきます。

モデルデータの読み込み

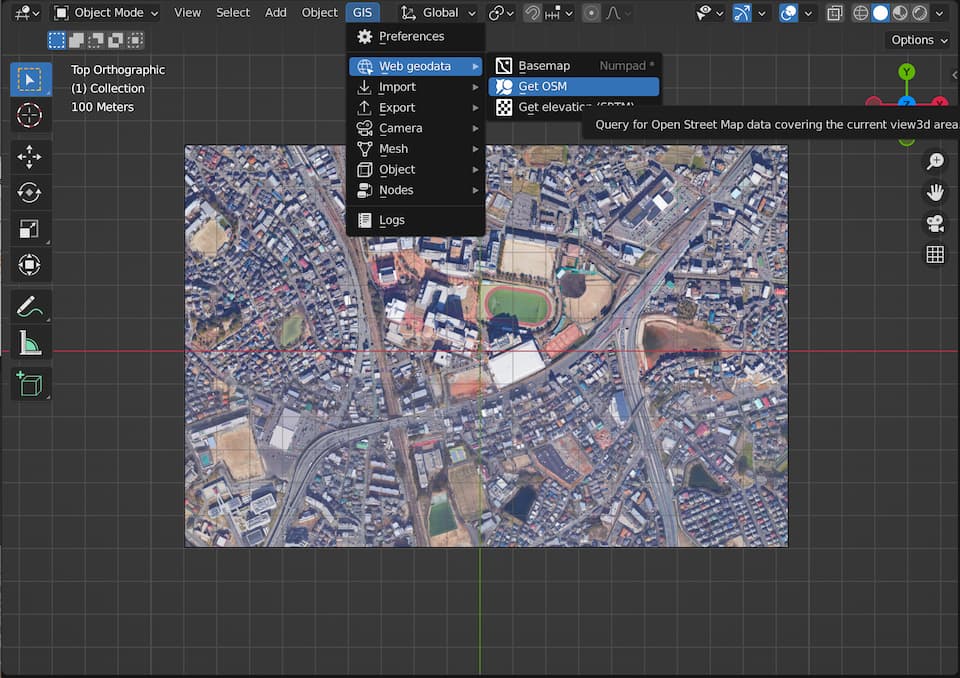

• モデルデータも同様に GISメニューから読み込みます。

  3D Viewport Editor > Header
  > GIS > Web GioData > Get OSM を選択

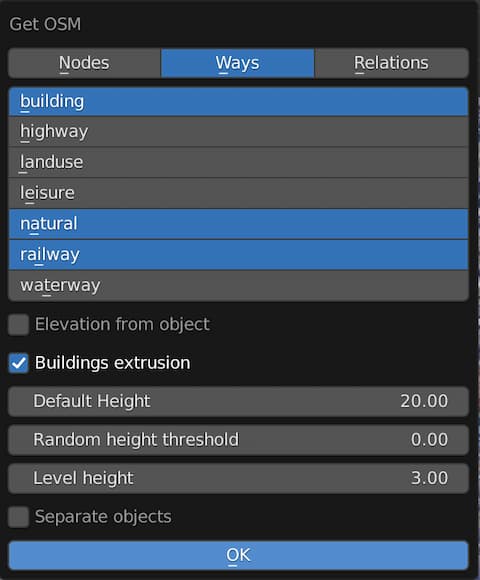

• 欲しいデータを選択して読み込みます。

  building：建物
  railway：鉄道

  ：

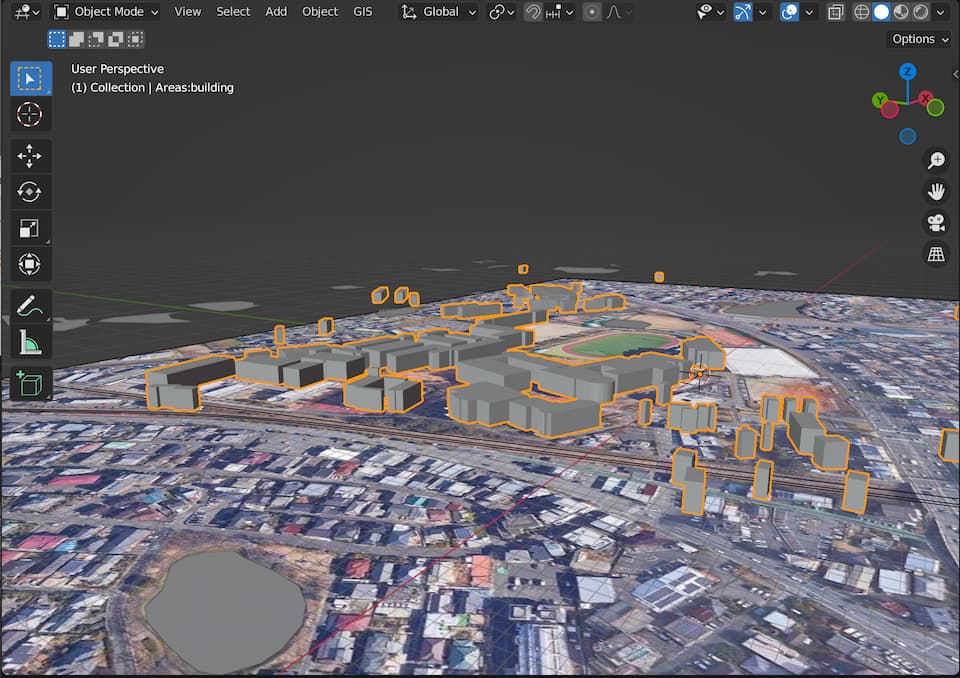

• 結果、右のようになります。建物等のデータは、全体で１つのオブジェクトとして読み込まれています。

カメラの調整

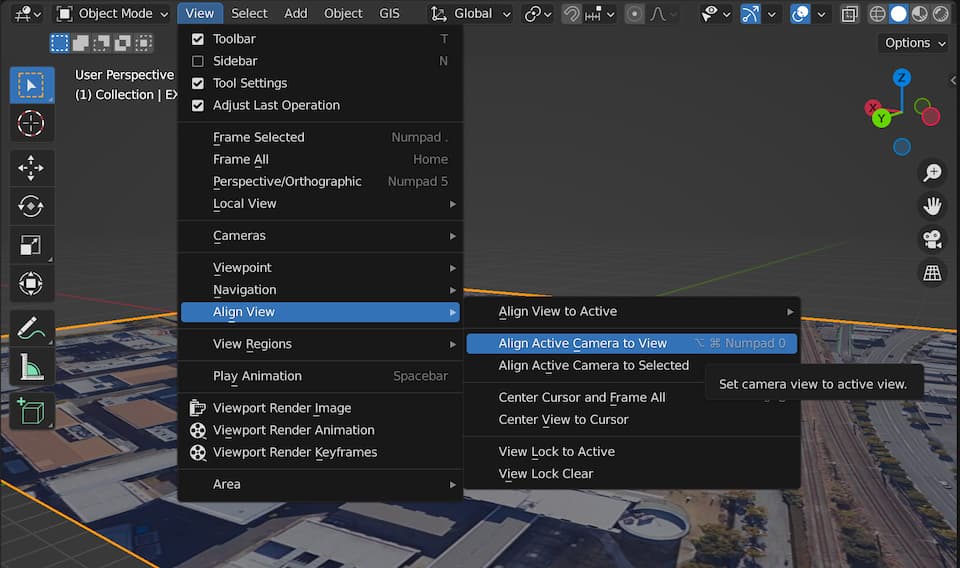

• 3D Viewport のナビゲーション（ [MMB Drag] ）で、おおよその視点を決めたら、以下の操作で、カメラを移動します。

  View > Align View
  > Align Active Camera to View

• 視点をカメラに切り替えてみます（ [0] Key）。
  ＞ 何も映らないと思います。
  読み込んだ空間は、通常の作業に比べてスケールが非常に大きく、デフォルトの描画対象範囲（奥行き）を超えているため、カメラには何も映らない状態になっています。

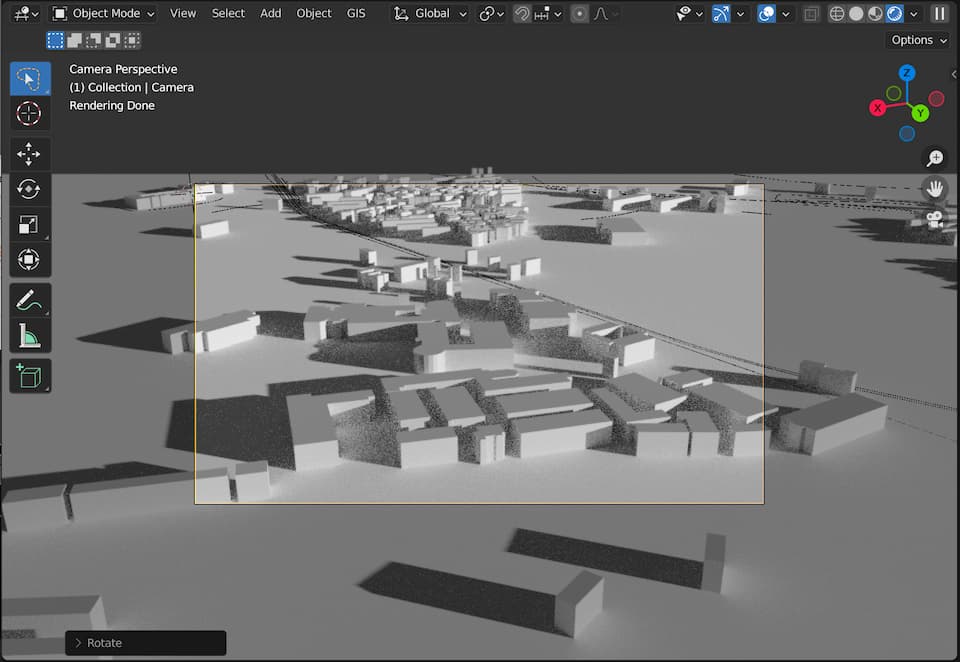

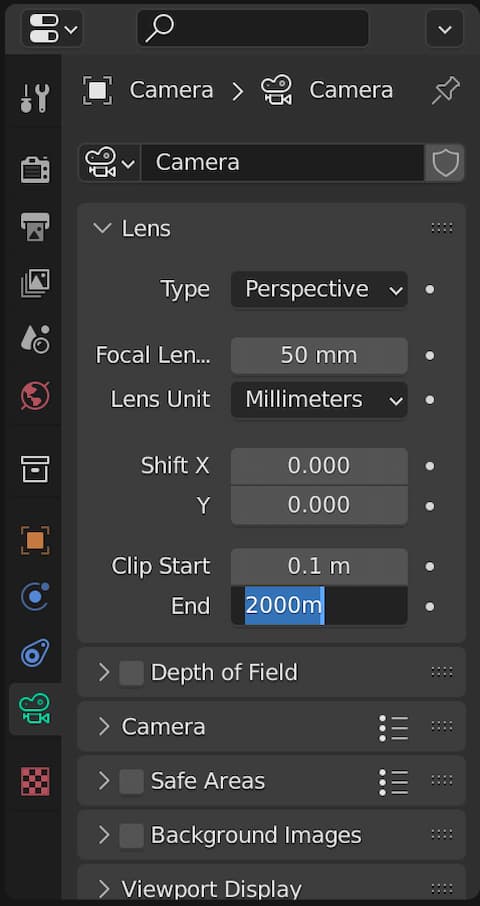

• PropertyEditor のCameraタブで、Clip End の値を（例えば 2,000m などと）大きな値に変更して下さい。これで視野内にモデルが描画されるようになるはずです。



ライトの調整

• 3D Vierport に太陽光などを追加して下さい。
• モデルのスケールが非常に大きいので、点光源などの場合は、Power の値をかなり大きくする必要があります。
