Blender Tutorial
オブジェクトの表面に使用される画像やパターンのことをテクスチュアと言い、３次元データの頂点と画像の位置を調整して表面に貼り付ける操作をテクスチャマッピングと言います。Blenderではこの設定を、シェーダーエディタ、テクスチュアノードエディタ、UVエディタ等を使って行います。
マテリアルの設定と同様、テクスチュアの設定でも Shadingワークスペースを使うのが効率的です。TopBar の ワークスペース選択から Shading を選択すると Shader Editor を含むワークスペースが表示されます。
新規のオブジェクトは、マテリアル、テクスチュアの情報を持っていません。オブジェクトにテクスチュアを貼るには、オブジェクトがマテリアルを持っていることを前提として、その階層下にテクスチュアデータをリンクする必要があります。まずは、以下のようにして新規のマテリアルを用意してください。
ShaderEditor > Header > マテリアルの [New] をクリック
Principled BSDF ノードが表示されていれば準備OKです。
練習用に以下の２つの画像を使います。ダウンロードして準備して下さい。
concrete.jpg：コンクリートのテクスチュア
dice.png：サイコロのUV展開画像
物体の表面にレンガやコンクリートの表面の画像を単純に投影する方法を紹介します。頭部のモデルに顔画像を貼るような詳細な作業ではなく、２次元の画像を３次元の物体にざっくり投影するもので、以下のような方法があります。
右図のようなテクスチュアを貼ってみます。事前に準備した画像を利用して下さい。このような画像は、以下のように検索するとフリー素材が多数見つかります。
Google:テクスチャ コンクリート フリー素材

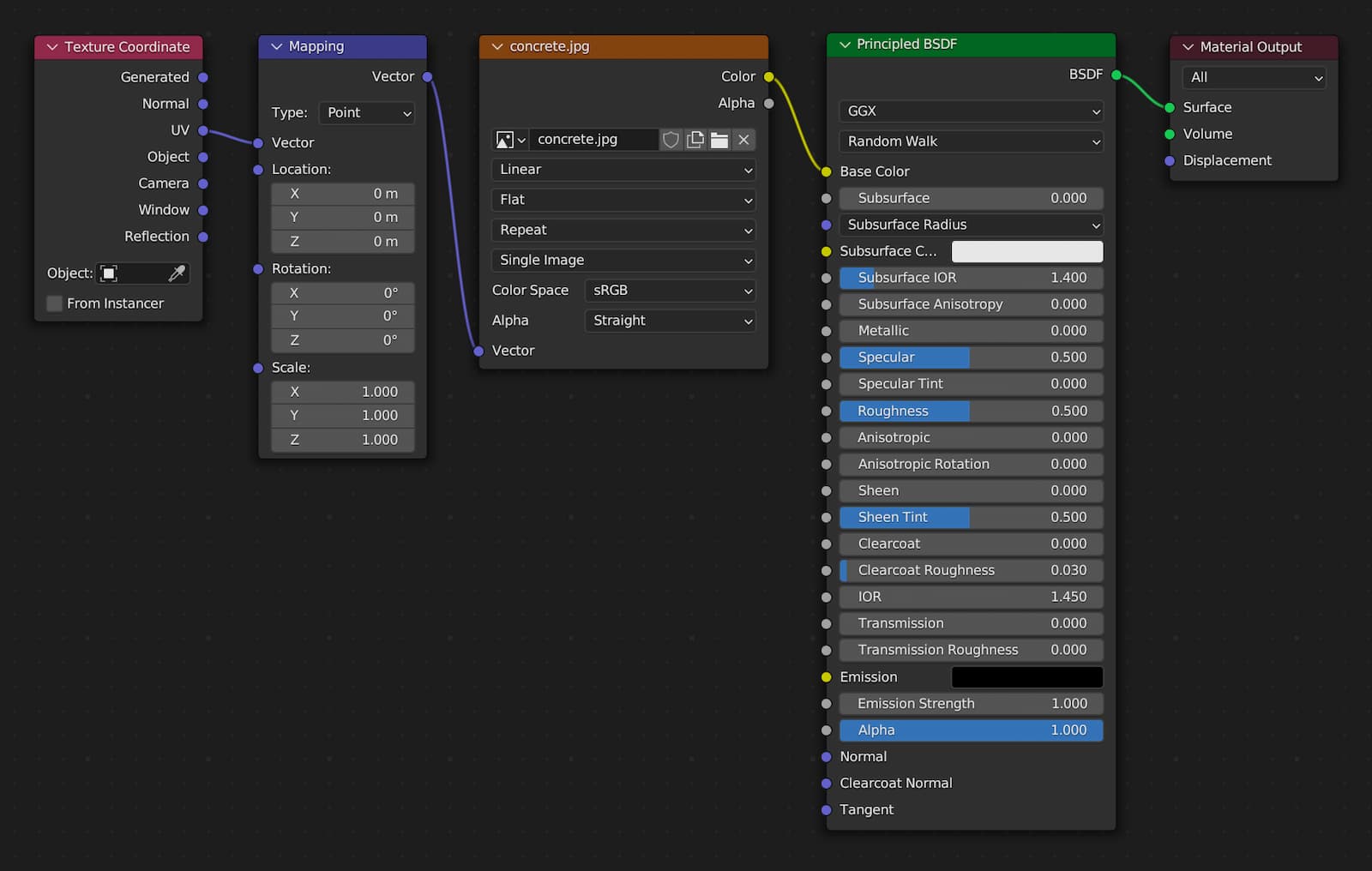

作業は、ShaderEditor（NodeEditor）上に必要なノードを追加するとともに、これらを正しくソケット接続することが必要です（右図）。以下、その手順です。
ShaderEditor > Header > Add > Input > TextureCoordinateNode
ShaderEditor > Header > Add > Texture > ImageTexture ImageTexture パネルで画像ファイルを選択 投影法は Flat（デフォルト）

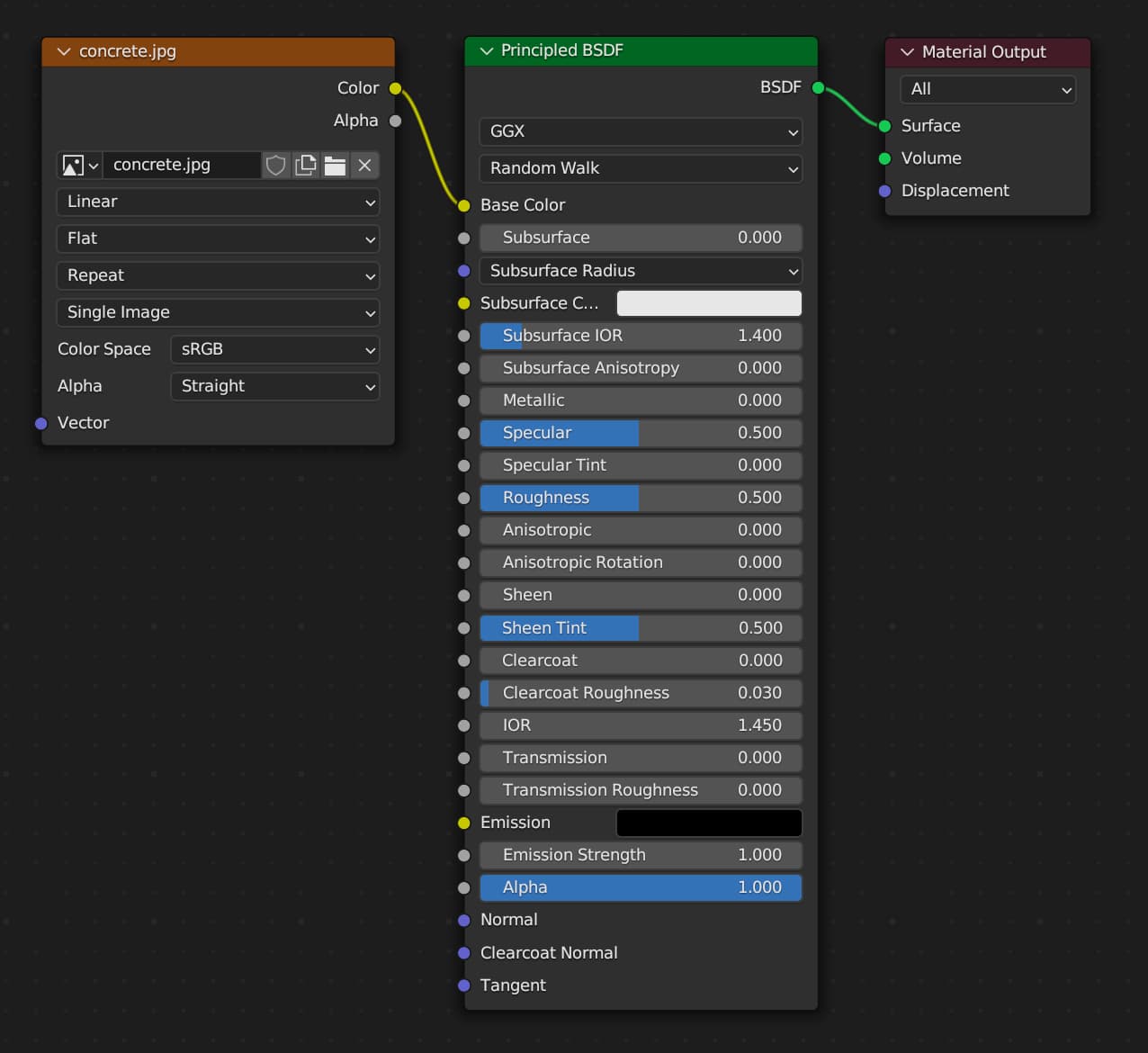

TextureCoordinateNode の Generated → ImageTextureNode の Vectorメッシュの頂点位置から自動生成されたテクスチャ座標が渡されます。
ImageTextureNode の color → PrincipledBSDF Node の BaseColor
以上で、3D View に表示されているオブジェクトの色がテクスチュア画像によって変わることが確認できると思います（3D Viewの表示モードが、Material Preview あるいは Render Preview モードになっていることが必要です）。
実際的なテクスチュアマッピングでは、構造物の特定部分に当該素材の画像を貼る、顔面形状に顔の画像を貼るなど、画像と頂点との対応を正確に決めなくてはなりません。そのような場合は オブジェクトの展開図をUV画像に重ねて、UV座標上で、各頂点の位置を対応付けします。
３次元物体の頂点を（ x, y, z ）という変数によって表すのに対し、２次元のテクスチュア画像の位置情報は（ u, v ）という変数によって表します。
なお、原点を左上とするか左下とするかは、ソフトウエアによって異なりますが、Blenderでは左下を原点（ 0, 0 ）とし、右上を（1.0 , 1.0） とする形で画像内の座標を表現します。
立方体の６つの面にサイコロの１から６の面を対応させることを前提に、右のような画像を用意します。状態が見やすくなるよう右図には境界線が入っていますが、実際には邪魔になるので、練習の際は事前に準備した PNG画像を利用して下さい。
Blender のメッシュオブジェクトは、デフォルトで展開図情報を持っています。
以下のようにして確認してみて下さい。

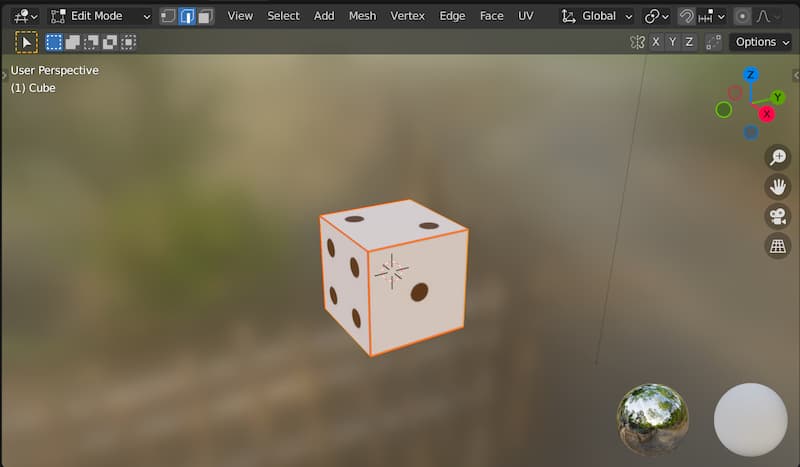

右側の3D Viewport Editor が Edit モードになると同時に、左側の UV Editor に展開図が表示されるはずです。
展開図が扱いにくい場合は、以下のようにして自分で定義することができます。
手動で展開図を作成するためには、オブジェクトに Seam（縫い目）を定義する必要があります。UV画像に対応した展開になるよう、EditModeで Seam となる部分をすべて Edge 選択していきます。
Seam となる Edge をすべて選択したら、これを以下のようにして記録します。

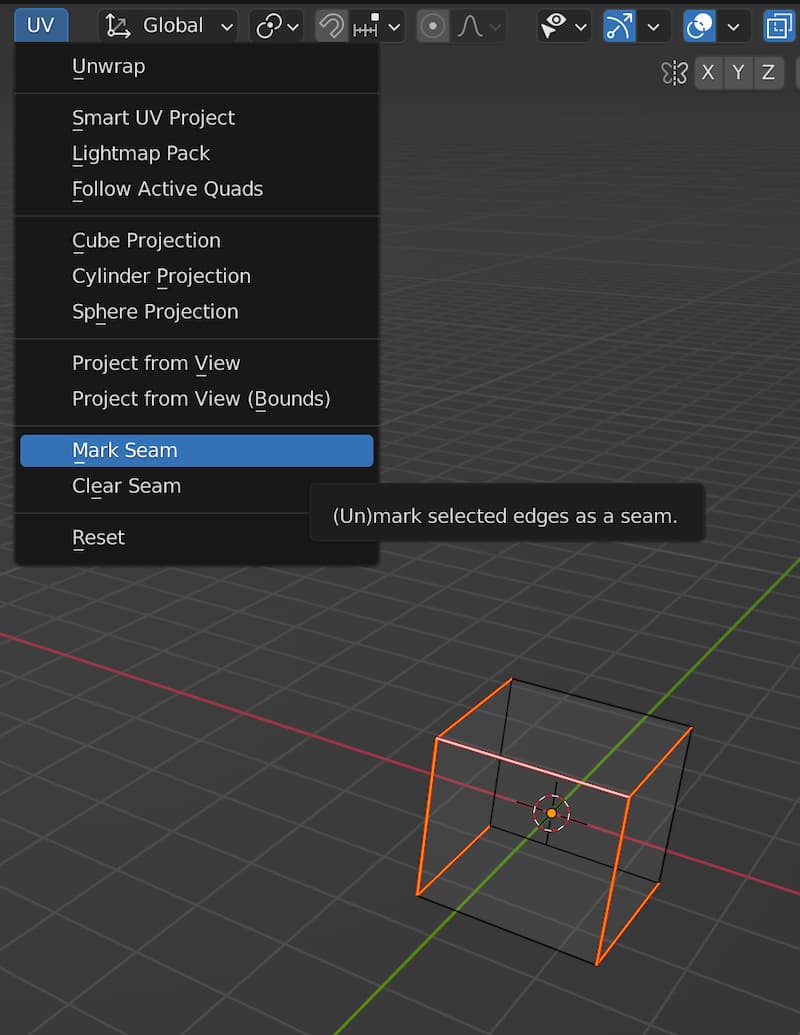

Header > UV > Mark Seam
次に、この Seam で展開することを指示します。
EditModeで、全ての Edge を選択（Seam 部分のみ太く強調表示されます） Header > UV > Unwrap
展開図は、UV Editor に表示される前提で、この時点で3D Viewport 上に展開図が表示されるわけではありません。とりあえず、準備完了です。
UV Editing ワークスペースの左側、UV Editor で画像と展開図を重ねて表示して位置調整します。UV Editing ワークスペースに展開図が表示されていない場合は、オブジェクトを再度選択して、EditMode に入り直して下さい。EditModeで頂点がすべて選択されていれば、展開図が表示されるはずです。
以下のようにすると、画像がUV Editor 上に表示されます。
Header > 画像選択（または Open） > 対象となる UV画像を選択します。
UV Editor の中で、画像と頂点の対応付けを行います。モデリングの操作が２Dになるだけで、頂点の移動・回転・拡縮は、[ G ] , [ R ], [ S ] で行うことができます。

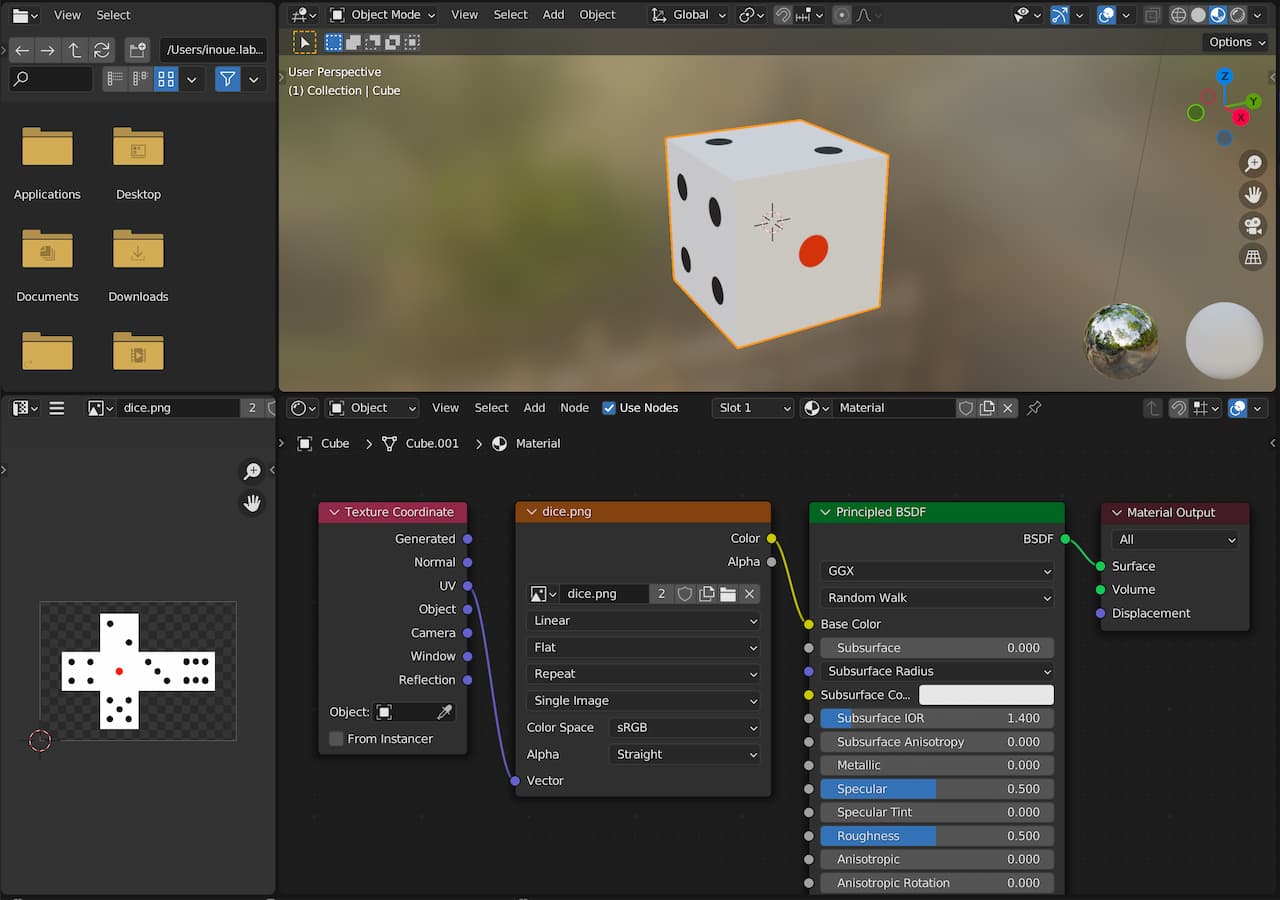

対応付けを行なった結果は右図のようになります。
作業は、ShaderEditor（NodeEditor）上で行います。これを適正に行うには、NodeEditor 上に いくつかのノードを追加するとともに、これらを正しい順序でソケット接続することが必要です（右図）。以下、その手順です。
ShaderEditor > Header > Add > Input > TextureCoordinateNode
ShaderEditor > Header > Add > Texture > ImageTexture ImageTexture パネルの Open をクリックして UV画像ファイルを選択
TextureCoordinateNode の UV → ImageTextureNode の VectorアクティブなレンダーUVマップからのUVテクスチャ座標が渡されます。アクティブなマップ以外のUVマップ情報を利用する場合は UV Map node を使用する必要があります。
ImageTextureNode の color → PrincipledBSDF Node の BaseColor
以上で、UVマッピングの結果が確認できると思います。

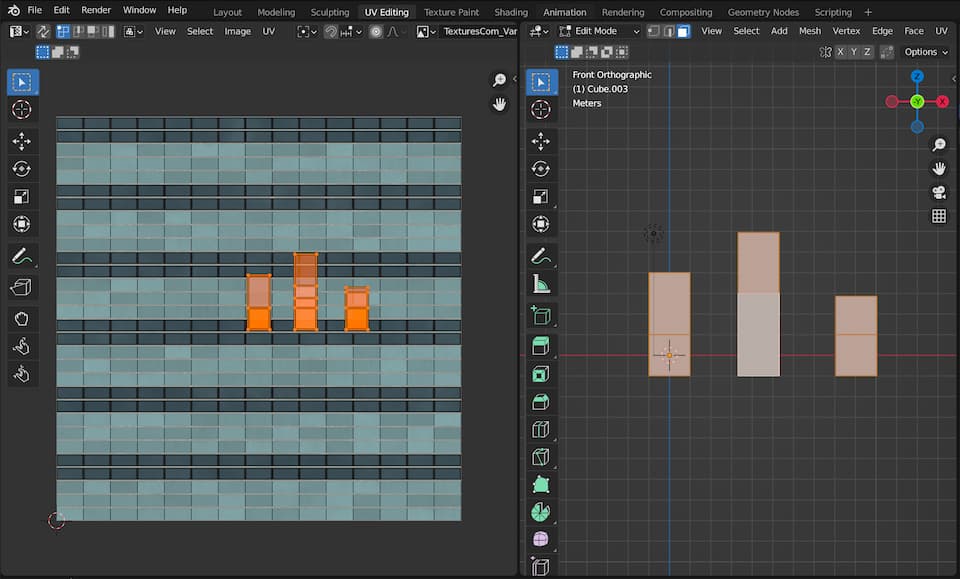

ビル群のように直方体が立ち並ぶ景観をつくるのに、ビルの壁面テクスチュアをまとめて貼ってしまいたい場合があります。このような場合は、UV データの作成時に Project From View を選択します。
ObjectMode でまとめたいものをすべて選択 Header > Object > Join（ [CTRL] + J ）
EditMode > 面選択でいずれか一つの天井を選択 Header > Select > Select Similar > Normal これで全ての天井が選択 Header > Mesh > Separate（[p]） > Selection これで分割完了 ObjectMode に戻る
[A] Key で、すべての面を選択します Header > UV > Project From View
~
